In der industriellen Veredelung und Oberflächenbehandlung schützt die Maskierung definierte Bereiche eines Bauteils vor einer unerwünschten Beschichtung, Veredelung oder Behandlung. Der passende Ansatz hilft, Funktionen zu erhalten, Beschichtungskanten zu steuern und Prozesse wiederholbar zu gestalten.
Ob Automobilkomponenten pulverbeschichtet, Aluminiumteile eloxiert, Bauteile elektrotauchlackiert oder galvanisiert werden: Material und Geometrie der Maskierung müssen zu den tatsächlichen Prozessbedingungen passen.
Dieser Leitfaden erklärt, was Maskierungslösungen sind, warum sie wichtig sind und wie Sie einen Ansatz für Ihre Anwendung auswählen.
Was möchten Sie maskieren?
Was sind Maskierungslösungen?
Maskierungslösungen sind Materialien und Verfahren, die definierte Bereiche eines Bauteils während eines Oberflächenprozesses schützen. Sie bilden eine Barriere, damit Beschichtungen oder Behandlungen nicht auf Flächen gelangen, auf denen sie unerwünscht sind oder die vorgesehene Funktion beeinträchtigen könnten.
Zentrale Komponenten eines Maskierungssystems
Ein Maskierungssystem kann mehrere Komponententypen kombinieren. Entscheidend sind das zu schützende Merkmal, der Beschichtungsprozess und die Handhabung.
Silikonstopfen und Silikonkappen sind flexible Elemente zum Maskieren von Bohrungen, Gewinden, Bolzen, Wellen und Rohrenden. Wenn Bauteil, Prozess und Prüfkriterien es zulassen, können sie wiederverwendet werden. Für Silikon-Maskierungsteile von Masking Supply gilt eine maximale Temperaturangabe von 250 °C. Diese Kategorieangabe bestätigt für sich allein weder chemische Beständigkeit noch Dichtwirkung oder eine bestimmte Anzahl von Wiederverwendungen.
Silikonstopfen sind in verschiedenen Ausführungen erhältlich:
- Konische Stopfen: Durch ihre konische Form können sie für einen passenden Bereich von Bohrungsgrößen verwendet werden und eignen sich häufig für Gewinde- und gewindelose Sacklöcher.
- Durchziehstopfen: Sie sind für Durchgangsbohrungen ausgelegt und besitzen einen verlängerten Zugbereich für die Entnahme nach dem Prozess.
- Rillenstopfen: Ihre strukturierte Außenfläche kann in geeigneten Bohrungen und Gewinden Halt geben.
- Fasen-Durchziehstopfen: Sie kommen infrage, wenn führende Gewindegänge oder Fasen in Durchgangsbohrungen frei bleiben sollen.
- Gewindestopfen: Kompakte Stopfen für Sacklöcher, bei denen der führende Gewindegang oder die Fase maskiert werden soll.
Silikonkappen schützen äußere Merkmale wie Bolzen, Stifte und Rohrenden:
- Standardkappen: Eine allgemeine Option für äußere Merkmale im passenden Durchmesserbereich.
- Kappen mit Kragen: Sie schützen zusätzlich eine Fläche um das Merkmal, wenn auch dieser Bereich abgedeckt werden muss.
Hochtemperatur-Abdeckbänder sind eine flexible Möglichkeit, Kanten zu definieren oder ebene und unregelmäßige Flächen zu schützen. Für die Masking-Supply-Kategorien gilt: PET-Abdeckband bis maximal 204 °C, Polyimid- oder Kapton-Abdeckband bis maximal 260 °C. Prüfen Sie vor dem Einsatz das konkrete Band, Einwirkdauer, Oberfläche und Anforderungen an die Entfernung.
Passende Formstanzteile sind vorgeschnittene Formen. Sie können bei wiederkehrenden Merkmalen eine gleichmäßige Platzierung unterstützen und den manuellen Zuschnitt verringern.
Warum Maskierung unverzichtbar ist
Maskierung ist ein Baustein der Prozesskontrolle. Sie kann Funktionsflächen schützen und die gewünschte Optik eines Bauteils unterstützen.
1. Funktion von Bauteilen erhalten
Einige Merkmale müssen frei von Beschichtung oder Behandlung bleiben, damit sie die Bauteilspezifikation erfüllen.
- Gewindeverbindungen: Beschichtungsaufbau auf Gewinden kann die Montage beeinträchtigen und Nacharbeit erforderlich machen.
- Präzisionspassungen: Lagerflächen, Bohrungen und andere eng tolerierte Merkmale müssen gegebenenfalls unbeschichtet bleiben, wenn die Schichtdicke die Passung beeinflusst.
- Elektrische Kontakte: Wo elektrischer Kontakt oder Erdung erhalten bleiben muss, kann die betreffende Kontaktfläche gemäß Zeichnung oder Spezifikation freigehalten werden müssen.
- Dichtflächen: Eine Dichtfläche kann unbeschichtet bleiben müssen, wenn die festgelegte Dichtanordnung oder Schichtdicke ihre Funktion beeinflusst.
2. Geforderte Optik erzielen
Maskierung hilft auch, das visuelle Ergebnis eines Oberflächenprozesses zu steuern:
- Saubere Kanten: Eine geeignete Maskierung kann einen klaren Übergang zwischen beschichteten und unbeschichteten Bereichen unterstützen.
- Mehrere Farben oder Oberflächen: Maskierung trennt Bereiche, wenn auf einem Bauteil unterschiedliche Oberflächen ausgeführt werden.
- Dekorative Details: Logos, Texte und Muster können durch geplante Maskierungs- und Beschichtungsschritte entstehen.
3. Produktion wirtschaftlich unterstützen
Bei richtiger Auswahl und Anwendung kann Maskierung vermeiden, dass ausgeschlossene Bereiche unnötig beschichtet werden und anschließend nachgearbeitet werden müssen. Das Ergebnis hängt weiterhin von Teilevorbereitung, Prozesskontrolle und Prüfung ab.
Erfahren Sie, wie Sie Ihre Maskierprozesse verbessern können
Maskierung in verschiedenen Oberflächenprozessen
Jeder Oberflächenprozess stellt andere Anforderungen an die Maskierung. Wählen und validieren Sie die Lösung für die tatsächliche Chemie, Temperatur, Tauch- oder Sprühbelastung, Zykluszeit und Bauteilgeometrie.
Pulverbeschichtung

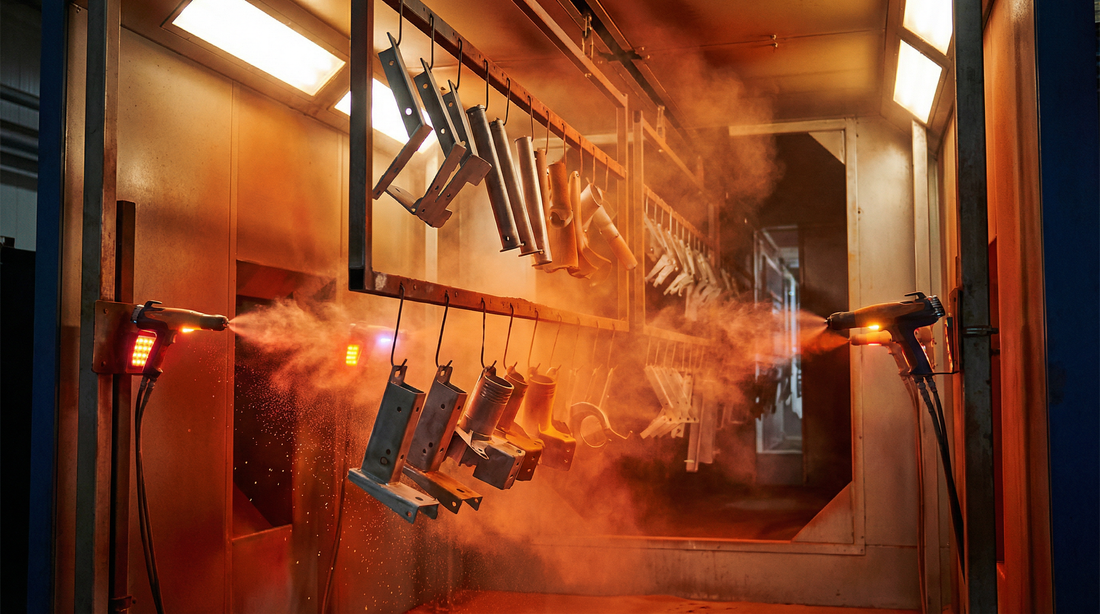

Bei der Pulverbeschichtung wird trockenes Pulver elektrostatisch aufgetragen und anschließend durch Wärme ausgehärtet. Das Maskierungssystem muss zum tatsächlichen Aushärtezyklus des Bauteils passen, einschließlich der Zeit bei erforderlicher Bauteiltemperatur. Die nominelle Ofeneinstellung allein genügt nicht.
- Temperaturbeständigkeit: Vergleichen Sie die angegebene Temperaturbeständigkeit mit dem vollständigen Aushärtezyklus und möglichen Wiederholungszyklen.
- Schichtaufbau: Berücksichtigen Sie die festgelegte Schichtdicke, wenn Passung, Gewinde oder Kantendefinition kritisch sind.
- Auftragsgeometrie: Prüfen Sie Zugänglichkeit, Aufhängung und elektrostatische Abscheidung, damit der erforderliche Ausschlussbereich geschützt bleibt.
Eloxieren
Eloxieren ist eine elektrochemische Behandlung, bei der auf Aluminium eine Oxidschicht entsteht. Die Maskierung sollte für die relevante Badchemie, Temperatur, Einwirkzeit und geforderte Kantendefinition ausgewählt werden. Chemische und elektrische Anforderungen sind für den konkreten Prozess zu prüfen. Eine allgemeine Materialkategorie genügt nicht.
Elektrotauchlackierung
Bei der Elektrotauchlackierung, auch E-Coating genannt, wird Lack auf einem in ein Bad eingetauchten Bauteil abgeschieden. Eintauchen, Ablaufwege, Innendruck, Badchemie und der geforderte Ausschlussbereich beeinflussen die Auswahl. Prüfen Sie Dichtwirkung und Flüssigkeitsausschluss an repräsentativen Bauteilen unter den tatsächlichen Prozessbedingungen, statt Stopfen oder Kappen pauschal als wasserdicht anzusehen.
Galvanik
Bei galvanischen Prozessen wird eine Metallschicht elektrochemisch abgeschieden. Die Maskierung muss zur tatsächlichen Badchemie, Temperatur, Einwirkdauer und geforderten Grenze passen. Chemische Verträglichkeit und Kantendefinition sollten vor dem Serieneinsatz validiert werden.
Auswahl der richtigen Maskierungslösung
Die passende Maskierung ergibt sich aus Prozess, Bauteil und Produktionsmethode zusammen.
1. Prozessparameter
- Temperatur: Für Masking-Supply-Kategorien gelten maximal 250 °C für Silikon-Maskierungsteile, 204 °C für PET-Abdeckband und 260 °C für Polyimid- oder Kapton-Abdeckband. Diese Werte belegen weder eine bestimmte Einwirkdauer noch die Eignung für eine konkrete Chemie.
- Chemische Belastung: Prüfen Sie die Verträglichkeit mit allen Bädern, Reinigern, Vorbehandlungen und Beschichtungsstoffen des Prozesses.
- Prozessdauer und Zyklen: Berücksichtigen Sie Einwirkzeit, Wiederholungszyklen und den Zeitpunkt der Entfernung.
2. Bauteilgeometrie
- Innere und äußere Merkmale: Bohrungen, Gewinde, Bolzen, Wellen und ebene Flächen benötigen oft unterschiedliche Maskierungsformen.
- Größe und Toleranz: Nutzen Sie die Merkmalsmaße, den zulässigen Schichtaufbau und den geforderten Ausschlussbereich für Auswahl und Test der Maskierung.
- Zugänglichkeit: Berücksichtigen Sie Montage, Sitz, Prüfung und Entfernung der Maskierung.
3. Anforderungen der Produktion
- Stückzahl: Bei wiederkehrenden Anwendungen mit hohen Stückzahlen kann ein standardisierter oder individueller Maskierungsansatz nach Prozessbewertung sinnvoll sein.
- Wiederverwendung: Beurteilen Sie die Wiederverwendbarkeit anhand des tatsächlichen Prozesses, des Zustands der Komponenten und der Prüfergebnisse, nicht anhand einer festen Zykluszahl.
- Anbringen und Entfernen: Berücksichtigen Sie Zeitaufwand und Ergonomie für Anbringen, Entfernen und Prüfen in der Prozessplanung.
Häufige Herausforderungen und praktische Maßnahmen
Auch ein gut geplanter Maskierungsprozess sollte an repräsentativen Bauteilen geprüft werden, bevor er für die Serie freigegeben wird.
Komplexe Geometrien
Für komplizierte oder schwer zugängliche Merkmale können individuelle Silikonteile oder kundenspezifische Formstanzteile geeignet sein. Stellen Sie Merkmalsmaße, Oberfläche, Prozessfolge und Ausschlussbereich bereit, damit der Ansatz für die Anwendung bewertet werden kann.
Beschichtungsunterwanderung
Prüfen Sie die Maßangaben der Komponente und testen Sie die tatsächliche Bohrung oder das äußere Merkmal. Kompression, Oberflächenzustand, Beschichtungsverfahren, Badbelastung und Bauteilgeometrie können das Ergebnis beeinflussen. Feste Übermaßregeln ersetzen keine Anwendungsvalidierung.
Schwierige Entfernung
Planen Sie die Entfernung nach dem freigegebenen Prozess und unter sicheren Bedingungen für die Bauteilhandhabung. Bei Bändern beachten Sie die jeweilige Produktanleitung und prüfen das Entfernen vor der Serie auf repräsentativen beschichteten Oberflächen.
Schwankende Ergebnisse
Dokumentieren Sie Maskierungsverfahren, Komponentengröße, Platzierung, Prüfpunkte und Entfernungsschritte. Schulung, Größenkennzeichnung, Vorrichtungen und eine festgelegte Prüfung können die Wiederholbarkeit verbessern.
Fazit: Grundlage für kontrollierte Oberflächenprozesse
Maskierung ist mehr als ein vorbereitender Arbeitsschritt. Sie trägt dazu bei, den Beschichtungsbereich zu steuern und die Funktion definierter Flächen zu schützen.
Wenn die Maskierung zu den tatsächlichen Prozessbedingungen passt und am Bauteil validiert wird, können Hersteller fundierte Entscheidungen zu Qualität, Nacharbeitsrisiko und Handhabung treffen.
Für eine konkrete Anwendung können Sie Ihre Anforderungen mit unserem Team besprechen. Nennen Sie dazu Bauteilmerkmal, Oberfläche, Prozessbedingungen und den gewünschten Ausschlussbereich.
